20年专注红外光学塑料制造商
新四板挂牌企业 股权代码：891135
全国热线：400-0308-668新四板挂牌企业 股权代码：891135
全国热线：400-0308-668二者核心差异体现在功能定位与性能上：
· 光学性能不同：红外光学塑料经过纳米改性，可实现385nm-1600nm近红外波段88%-99%高透过，同时有效屏蔽可见光；普通塑料无特殊光学改性，不具备这一性能。
· 功能定位不同：红外光学塑料是功能性材料，专门用于红外传感、摄像、遥控、测温等场景；普通塑料主要作为结构件使用，仅满足基础力学要求。
· 定制化程度不同：红外光学塑料可根据需求定制透过波段、透过率、耐候性等参数；普通塑料多为标准化产品，很少支持功能定制。

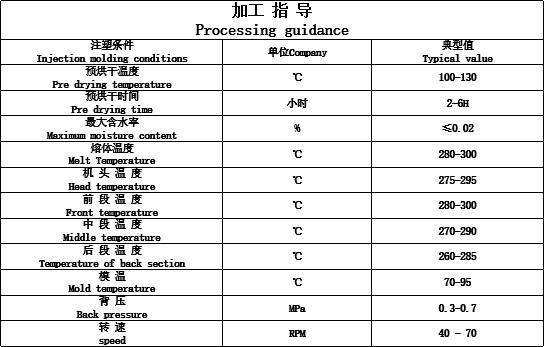

注塑温度需要根据基材类型调整，常见基材的推荐温度范围为：
· PC基红外光学塑料：建议料筒温度控制在230℃-280℃，加工前需80℃-100℃干燥2-4小时，避免受潮产生缺陷。
· PMMA基红外光学塑料：建议料筒温度控制在180℃-240℃。
针对超薄复杂结构的产品，可适当提高温度保证熔体流动性，具体可根据产品结构调整工艺参数。
红外光学塑料颗粒储存需要注意三点：
1.密封保存，避免灰尘和水汽进入，开封后未使用完的颗粒要重新密封；
2.存放环境要阴凉干燥，建议室内温度不超过30℃，相对湿度低于60%；
3.远离强光直射和高温热源，避免助剂提前降解导致性能下降。
红外光学塑料颗粒发黄通常由三类原因导致：一是储存不当，长期暴露在强光、高温高湿环境中，抗老化助剂发生降解；二是注塑加工温度过高，超过材料耐受范围，引发热氧老化发黄；三是材料本身耐候性不足，长期在户外或高温环境使用，老化速率加快。选择添加了足量抗UV稳定剂的合格产品可有效延缓黄变。
提升红外光学塑料颗粒耐候性主要通过配方改性实现：
1.在配方中添加足量的抗UV稳定剂和耐热改性剂，抑制光氧老化过程，降低黄变和透过率衰减；
2.选择热稳定性更好的基材，如PC基材本身比PMMA具备更好的耐温耐候性能；
3.专业的厂商可针对户外、车载等特殊场景定制耐候配方，优质的车规级产品可通过1000小时氙灯老化测试，透过率衰减低于2%。
正规厂商生产的合格红外光学塑料颗粒都符合RoHS、REACH等通用环保标准，可满足大部分行业的环保要求。当前行业头部厂商也在响应双碳政策，积极开发可回收、低VOC的环保型产品，进一步降低环境影响，只要选择合规厂家的产品，即可满足环保要求。
专业的红外光学颗粒厂商可支持全维度参数定制，主要包括：
光学参数：红外透过波段（可覆盖385nm-1600nm近红外波段）、红外透过率（88%-99%可调）、可见光屏蔽率；外观与力学参数：颜色（可定制黑、红、白、蓝等多种颜色）、硬度、冲击强度；功能参数：阻燃等级、耐温等级、耐候等级、熔体流动性，适配不同加工工艺与应用场景。
